項目起因

鑄造廠生產水泵鑄件壁厚偏薄，模具是由鑄件采購商提供，鑄件采購商認為不是模具的問題是鑄造工藝的問題。

然而傳統尺寸檢驗手段無法評估模具是否存在尺寸偏差。

我們通過三維掃描的方式解決了這個問題。

三維掃描解決方案

第一步：

掃描水泵模具所有部件：

1.上模

2.下模

3.芯盒

第二步：裝配數據

1.芯盒

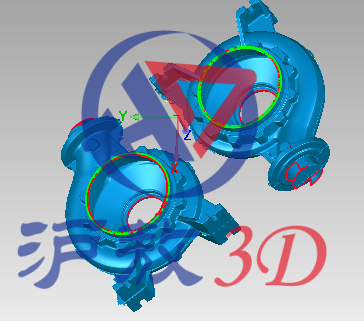

通過裝配掃描的方式，獲得的芯盒三維數據完全是芯盒使用時的合模狀態。合模數據反算出砂芯數據。

2.上下模

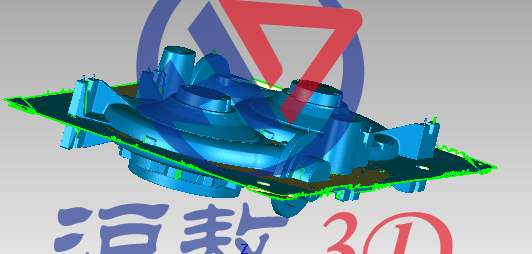

上下模的掃描數據根據合箱狀態組合

3.上下模和砂芯組合反算出空腔數據。

第三步：分析鑄件（即：空腔數據）壁厚

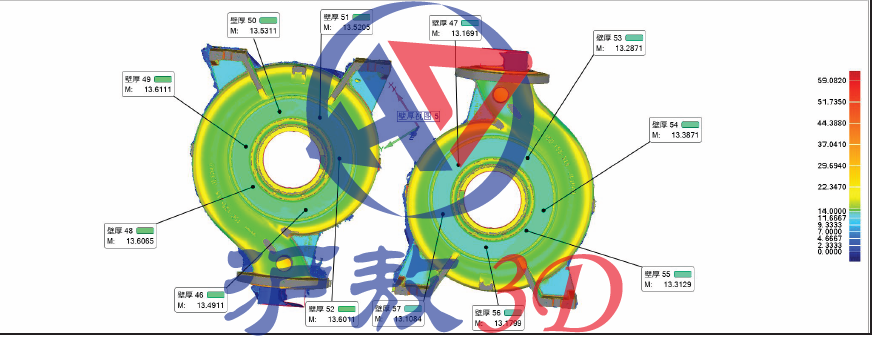

圖中淺藍色部分是壁厚偏薄的位置

第四步：結果判斷

根據以上色譜顯示及點測數據分析，該套水泵模具尺寸存在問題，需要先調整模具尺寸。

我們分析報告中已經有了準確的偏差數值，模具的修改量非常清楚。

項目總結

1.類似這種鑄件壁厚不合格，傳統的尺寸檢驗方法是無法確認模具是否合格，只能通過不斷調整工藝嘗試，確認不是工藝的問題才會修模，且修改的時候也沒有準確的修改量。

2.我們這個項目包括掃描和分析數據在內一共用了3個小時的時間，而且檢測結果非常準確，也為下一步的模具修改提供了準確的數據。

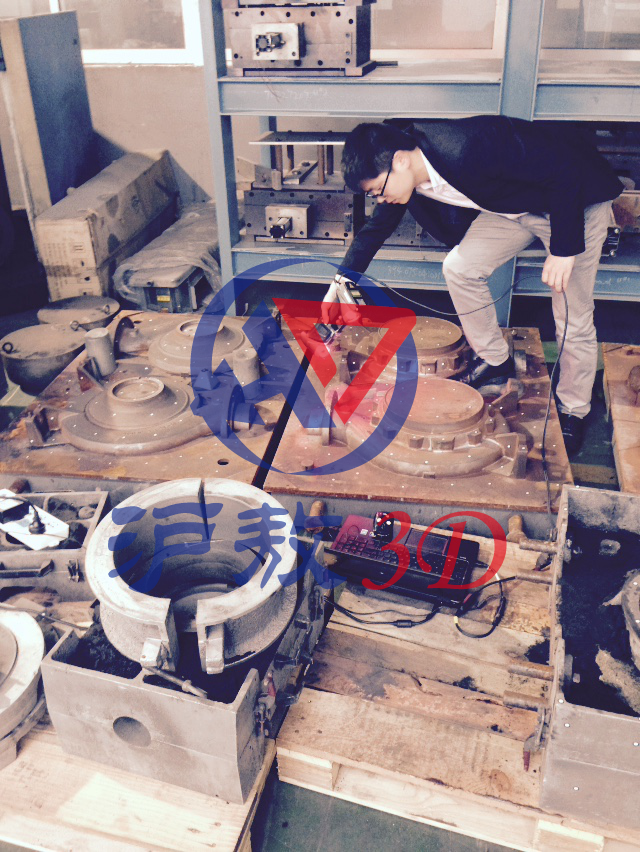

3.因?yàn)轫?xiàng)目是在現場進行，且模具較大，所以只能使用便攜式手持掃描儀才能快速的完成掃描工作。
